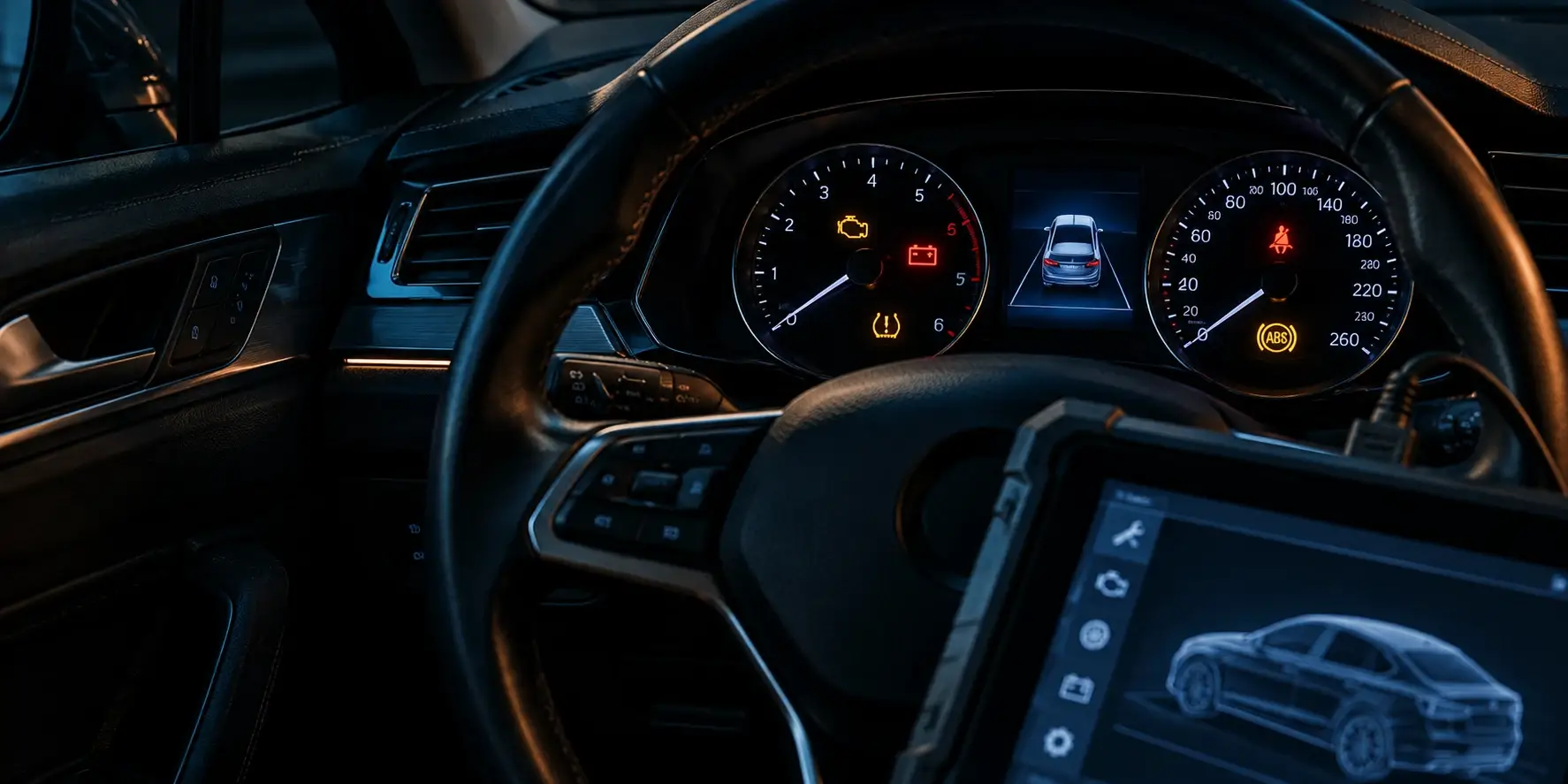

Предупредителни индикатори и диагностичен таблет в автомобил

Начало › Блог

5 признака, че автомобилът ви се нуждае от професионална компютърна диагностика

Публикувана: · Обновена: · · 6 мин четене

Съвременните автомобили разчитат на десетки модули и сензори, които работят в постоянен синхрон. Но дори и най-малкият проблем в някоя от системите може да доведе до сериозна повреда. Именно затова навременната професионална компютърна диагностика е една от най-важните стъпки за поддържането на автомобила в отлично техническо състояние.

Ние от Топ диагностика ежедневно се сблъскваме с автомобили, при които на пръв поглед проблемът изглежда съвсем незначителен. Но след като извършим пълна диагностика, откриваме истинската причина и предотвратяваме скъп ремонт. Благодарение на апаратурата, с която разполагаме, можем да анализираме всички електронни системи и компоненти и да предложим най-подходящото решение.

В следващите редове ще ви запознаем с петте признака, които са индикатор, че е време да посетите професионален сервиз.

Светва предупредителната лампа на таблото

Независимо коя от контролните лампи е светнала, това е ясен сигнал, че автомобилът се нуждае от проверка. Много шофьори продължават да карат с надеждата, че скоро лампата ще изгасне сама. Но дори и временно да изгасне, докато проблемът не се отстрани, тя ще се включи отново.

Ние извършваме професионална компютърна диагностика, чрез която не просто виждаме кодовете за грешки. Анализираме ги, за да стигнем до същността на проблема и впоследствие да го отстраним.

Автомобилът губи мощност

Това е и следващият сигнал за технически проблем. Ако усещате, че автомобилът реагира по-бавно при подаването на газ или е трудно да изпреварвате по време на шофиране, значи е време за диагностика.

Причините за загуба на мощност могат да бъдат различни. Но без задълбочена диагностика е почти невъзможно да се установи източника на проблема.

Едва след диагностиката можем да преценим дали е необходим ремонт, почистване или софтуерна намеса. В много случаи точно компютърната диагностика показва дали автомобилът е подходящ за чип тунинг.

Разходът на гориво се увеличава без видима причина

Зареждане на автомобил с бензин от колонка

Всеки шофьор познава автомобила си достатъчно добре, за да усети кога започва да харчи повече гориво от обичайното. Повишаването на разхода често е сигнал за неизправност, ако не сте променили начина си на шофиране. Доста са компонентите и системите, които при неизправност могат да повишат разхода на гориво.

За целта ние използваме специализирана апаратура, чрез която следим реалните параметри на двигателя в движение. Така успяваме да открием всички онези отклонения, които не могат да бъдат установени при стандартен оглед и да предложим най-ефективното решение в конкретния случай.

Двигателят работи неравномерно

Колебания в оборотите, придърпване, вибрации или трудно палене са симптоми, които не бива да подценявате. Те може да са признак на дребен електронен проблем, но и на сериозна техническа неизправност. Именно затова диагностиката е първата и най-важна стъпка.

По време на диагностичния процес проверяваме работата на всички основни системи, за да локализираме проблема много по-бързо и да предложим на клиента ефективно решение.

Имате проблеми с DPF или AdBlue системата

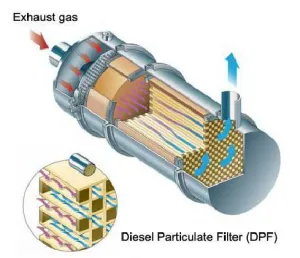

Схема на преминаването на отработените газове през DPF филтъра

Все повече съвременни дизелови автомобили имат проблеми с DPF филтъра и AdBlue системата. В подобни ситуации правилната диагностика е задължителна. Това е единственият начин да разберем дали става дума за нещо дребно или е необходимо да предприемем професионално софтуерно премахване на DPF или AdBlue. Нашата цел е всеки клиент да получи надеждно, дългосрочно и технически правилно решение.

Когато при съвременните автомобили се появи проблем, той винаги оставя следи, които могат да бъдат разчетени със съвременна диагностична техника. Колкото по-рано бъдат открити тези сигнали, толкова по-малък е рискът от сериозни и скъпоструващи ремонти.

Ние от Топ диагностика вярваме, че правилната диагностика е в основата на всяко качествено обслужване. Именно затова винаги започваме с подробен анализ на техническото състояние на автомобила. Така можем да предложим най-подходящото решение на всеки наш клиент и да върнем удоволствието от сигурното и безпроблемно шофиране.

Как работи компютърната диагностика и какво още трябва да знаете за нея, вижте в статията Защо е необходима диагностика на автомобила?.

Още признаци, които не бива да пренебрегвате

Петте признака по-горе са най-честите, но колата дава и други знаци, че нещо не е наред. Ето още няколко, които заслужават внимание.

Колата пали трудно

Стартерът върти дълго, преди двигателят да запали, или колата пали чак от втори-трети опит. Причината може да е в акумулатора, в горивото, в подгревните свещи при дизела или в датчик. Компютърът често е записал грешка, която показва къде да се търси.

Колата пуши

Цветът на дима подсказва много. Черният дим при газ говори за много гориво или малко въздух. Синкавият – за изгаряне на масло. Плътният бял дим, който не изчезва след загряване, може да означава, че гори антифриз. Бялата пара в студено утро е нормална.

Странни миризми

Миризма на гориво, на изгоряла гума, на горещо масло или сладникав мирис от вентилацията – всяка от тях насочва към различен проблем. Не ги пренебрегвайте, особено миризмата на гориво.

Автоматичната кутия се държи различно

Рязко превключване, удар при включване на предна или задна, закъснение или колата остава на една предавка – това са знаци, че кутията или компютърът ѝ имат проблем.

Нов шум

Тракане, свистене, бучене или скърцане, които ги нямаше преди. Не всеки шум се вижда на диагностиката, но често тя показва дали има свързана грешка. Опишете шума колкото можете по-точно – кога се чува и откъде идва.

Колата дърпа настрани или вибрира

Ако колата тегли на една страна при спиране или воланът трепери при определена скорост, причината често е в спирачките, гумите или окачването. Тези неща диагностиката не винаги вижда, но ако светне и лампата на ABS или ESP, проверката показва кое колело дава грешка.

Кой признак е спешен и кой може да почака

  • Спрете веднага: мигаща лампа за двигателя, червена лампа за масло или температура, плътен дим, миризма на гориво.
  • Проверете до няколко дни: постоянна жълта лампа, по-слаба кола, по-голям разход.
  • Проверете при първа възможност: дребни електрически повреди, които не пречат на карането, но с времето могат да станат по-големи.

Какво да направите, когато забележите признак

Запишете кога се появява – на студено, на топло, при газ, при спиране. Снимайте таблото. Тези неща помагат много при проверката. После се обадете – по описанието още по телефона може да ви кажем колко е спешно. Идваме на място, ако колата не е за каране. Как работи самата диагностика, обяснихме в статията Защо е необходима диагностика на автомобила?.

Въпроси и отговори за признаците, че колата има нужда от диагностика

Лампата светна и изгасна сама. Трябва ли да правя нещо?

Ако лампата е изгаснала, компютърът вече не вижда проблема, но грешката обикновено остава записана в паметта. Ако се случва отново, проблемът е реален и периодичен – хубаво е да се провери, преди да се превърне в постоянен.

Колата пали, но стартерът върти по-дълго от преди. Признак ли е?

Да, това е ранен признак. Причината може да е слаб акумулатор, проблем с горивото, датчик или стартер. По-добре е да се провери сега, преди една сутрин колата изобщо да не запали.

Защо колата вибрира само на определена скорост?

Най-често вибрацията на определена скорост идва от небалансирани гуми или от повредена джанта. Ако вибрира при ускорение или на празен ход, причината може да е в двигателя, в опорите му или в полуоските. Диагностиката показва дали има прекъсвания в двигателя.

Мирис на изгоряло в купето опасен ли е?

Може да е опасен. Мирисът на изгоряла пластмаса или кабел може да значи проблем в електрическата система, а мирисът на масло – теч върху ауспуха. Спрете и огледайте. Ако има дим, изключете двигателя и се отдалечете от колата.

Коя от тези пет промени е най-спешна?

Червените лампи за масло, температура и спирачки, дим и мирис на изгоряло са най-спешни – спрете веднага. Жълтите лампи, повишеният разход и шумовете са повод за проверка скоро, но не налагат да спрете на място.

Какво се проверява по електрическата верига при проверка при предупредителни симптоми и записани грешки

Липсата на връзка или периодичната грешка не доказва повреден ECU. При проверка при предупредителни симптоми и записани грешки се проверяват захранването, масите, състоянието на буксите и комуникационните линии, преди да се стигне до заключение за самия блок.

Българска инфографика за захранване, маса, букси и комуникация с ECU при проверка при предупредителни симптоми и записани грешки

Схема и ориентири

От оплакването до проверката

5 признака, че автомобилът ви се нуждае от професионална компютърна диагностика — последователност
  1. Опишете кога се появява проблемът
  2. Съпоставят се кодове и работни данни
  3. Уточнява се следващата проверка
5 признака, че автомобилът ви се нуждае от професионална компютърна диагностика — какво да съпоставите
ОриентирКакво е важноУточнение
Предупредителна лампаЗапишете символа и съобщениетоСамият индикатор не посочва дефектна част
Записан кодЗапазете точния код и условиятаИзтриването не отстранява причината
Непостоянен проблемОтбележете температура, скорост и натоварванеПри проверката симптомът може да не се повтори
